英国PLINT往复式微动磨损试验机DN 44

设备介绍

　　DN 44往复式微动磨损试验机适⽤于⼲摩擦及润滑条件下的摩擦学测试。该试验机的执⾏机构为全新静液承伺服液压传动装置，靠⾼频模拟控制器驱动。伺服液压传动系统集成了压电传感器，⽤于摩擦⼒的测量，同时也集成了应⼒应变传感器，并⽤伺服控制加载替换了之前的⼿动加载系统。

　　该试验机专为微动及微动疲劳试验设计，两接触表⾯间的相对运动距离范围为20微⽶⾄80微⽶。此外，该试验机亦可⽤于往复式滑动摩擦磨损测试，*⼤⾏程为20mm。伺服液压传动系统集成了压电传感器⽤于摩擦⼒的测量，同时也集成了应⼒应变传感器，⽤于施加载荷的测量，便于⼿动加载。

　　同时，为该试验机配了⼀台专⽤电脑，并安装⾼精度16位数据采集卡和控制板卡，以提⾼数据处理精度和控制精度。软件⽅⾯，安装COMPEND 2000软件。通过该软件可以设置试验参数，编写测试序列⽂件。软件中集成了实时⾃适应控制功能，执⾏机构的动作精度得以提⾼。当载荷为⾮线性时，该⾃适应控制功能的优势更为突出。通过编程，试样的运动路线可以被设定为正弦波、⽅波、三⾓波或其它任意波形。根据液压系统的物理特性，受控*⾼振荡频率为200赫兹。

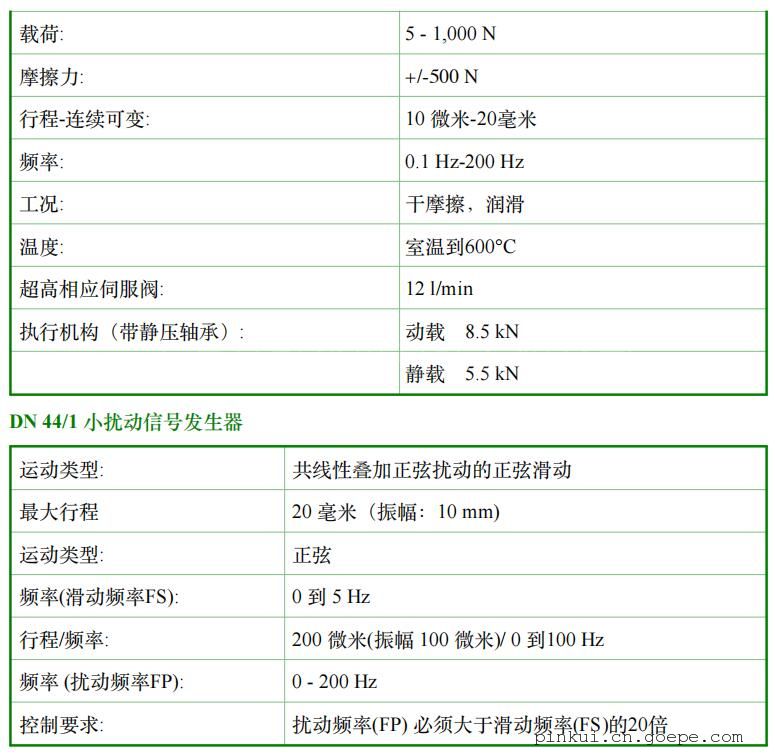

　　DN的44/1⼩扰动信号发⽣器:

　　信号发⽣器及信号分析系统组件为可选附件。它的主要功能为在试样在滑动过程的同时，实现共轴振动。设计⽅法如下：标准伺服放⼤器在输⼊端设置了⼀个求和点，专门⽤于处理双线程输⼊⼯作。该设计⽅法相当于增加了⼀部信号发⽣器，合并处理两个独⽴的输⼊信号，⽐如加成低频长⾏程信号与⾼频短⾏程信号，触发带振动的往复运动。
